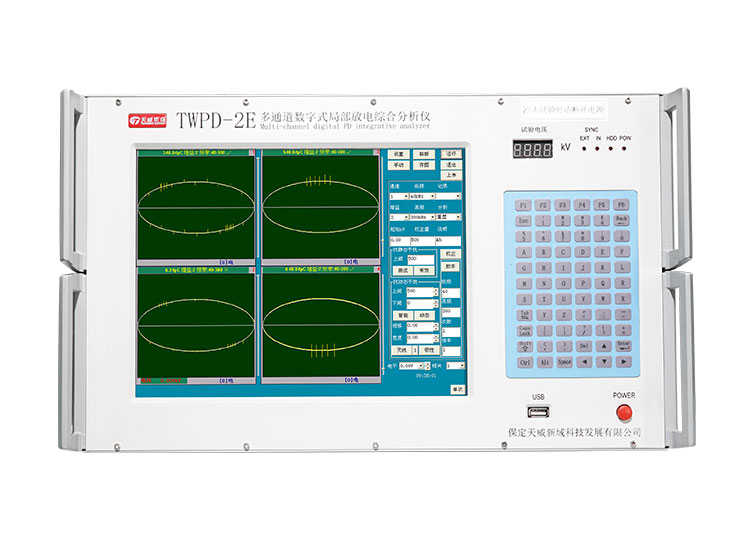

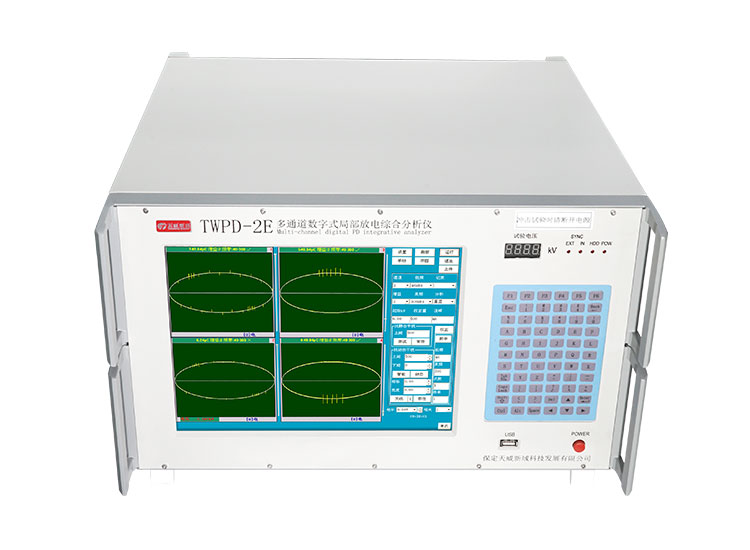

TWPD-2E 多通道數字式局部放電綜合分析儀
TWPD-2E多通道數字式局部放電綜合分析儀是我公司經典的產品之一，自上市以來，獲得了用戶和市場的認可。TWPD-2E多通道數字式局部放電綜合分析儀具備獨立4通道，采用固態硬盤，四路電信號通道人性化選擇，全新高主頻，高速采集集成主板，每通道采樣速率80MHz，脈沖還原度更高，檢測靈敏度提升至0.05pC，大尺寸液晶觸摸屏，豐富的外設接口，藍牙無線傳輸，輕便的機身更適合在環境復雜的現場移動使用。適用于變壓器、電抗器、發電機、互感器、套管、GIS、避雷器、高壓開關、開關柜及其它高壓電氣設備交、直流局部放電檢測、定位。應用于高壓電氣設備生產制造廠家、電力電子高新技術企業、全國供電公司以及電力科學研究院等單位。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點

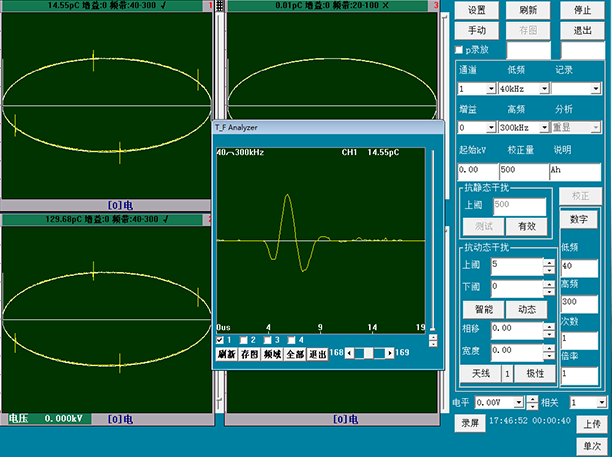

準確捕捉放電信號
四通道高速同步采集，準確捕捉放電信號，可捕捉偶發性單脈沖信號。
滿足復雜環境條件下應用需求
抗干擾功能強大，滿足復雜環境條件下應用需求。
全程錄屏功能
試驗過程全程錄屏，完整記錄整個試驗過程，確保試驗過程的可追溯性。
具備多種檢測功能

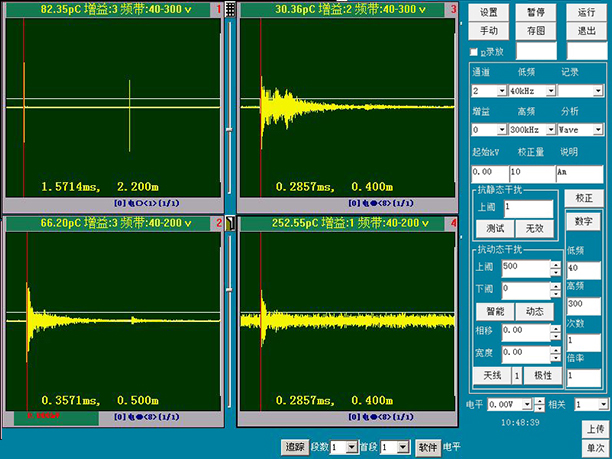

具備交流局放檢測、直流局放檢測、故障定位、RIV檢測功能。
很強的抗外部高壓沖擊能力
高可靠性、很強的抗外部高壓沖擊能力。
一般技術規格
| 項目 | 描述 |
|---|---|
| 主處理機 | 工業計算機 |
| 顯示屏 | 12英寸真彩色TFT觸摸液晶顯示屏;顯示分辨率:1024*768;4位數碼管顯示電壓值 |

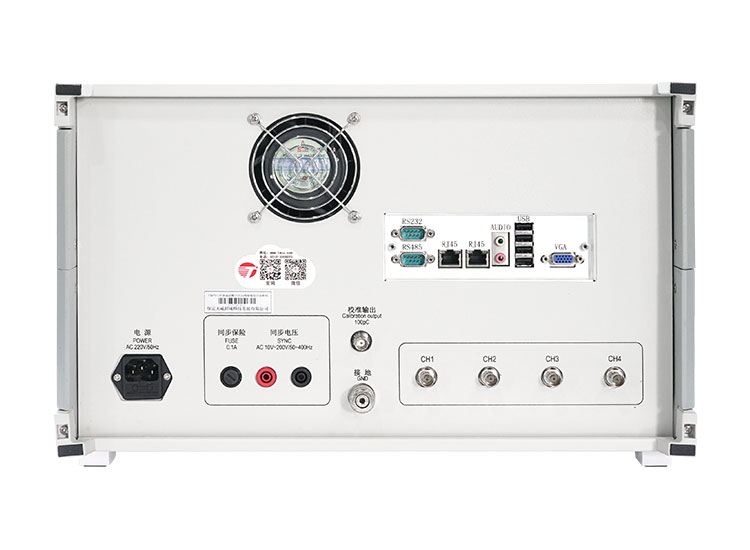

| 外部接口 | 4路電信號輸入接口;USB接口;電源接口;接地端子;外同步信號輸入端子(AC10V～220V);VGA接口;RS232接口;RJ45網口 |
| 信號輸入接口方式 | 后入口,BNC |
| 方波校準輸出 | 內置 |
| 外形尺寸 | 寬×高×深(520×280×450)mm |
| 重量 | 18kg |
主要性能參數
| 項目 | 描述 |
|---|---|
| 測量通道 | 4通道 |
| 采樣速率 | 80MSPS |
| 測量頻帶 | 3dB帶寬9kHz～1MHz |
| 程控濾波器分段 | 低端頻率:20kHz, 40kHz, 60kHz, 80kHz, OFF(9kHz) 高端頻率:100kHz, 200kHz, 300kHz, 400kHz, OFF(1MHz) |
| 檢測靈敏度 | 0.05pC |
| 測量范圍 | 0.05pC～10000nC |
| 本量程非線性誤差 | 3% |
| 量程 | ×1,×10,×100,×1000,×10000,×100000 (>120dB) |
| 可測試品的電容量范圍 | 6pF～250μF |
| 數字濾波 | 9kHz～1MHz 任意選擇 |
| 數據存儲 | BMP、二進制 |
| 數據傳輸 | 串口、RJ45 |
| 試驗電源頻率范圍 | 50～400Hz |
| 抗沖擊電壓能力 | 5000V,在各入口和電源端(正、負、AC) |
| 電源 | 交流 AC 220V;頻率 50Hz;功率 300W |
